Teltonika EV-Ladestationen
Unterstützte Geräte
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| TeltoCharge | 7.4kW/11kW/22kW | ✅ | ✅ |
Anschluss
Die Kommunikation zwischen der DemoBrandName ControllerDemoName und dem TeltoCharge erfolgt über einen RS-485-Serienbus oder Modbus TCP.
Es wird empfohlen, geschirmte Kabel mit verdrillten Paaren für optimale Leistung zu verwenden. Bei kurzen Distanzen kann ein verdrilltes Paar aus einem Netzwerkkabel (mindestens CAT5e) verwendet werden.
Die folgenden Richtlinien gelten:
- Maximale Distanz: Die Gesamtlänge des Kabels, einschließlich des Hauptkabels und der Abzweigungen, ist auf 100 Meter begrenzt.
- Anschluss mehrerer Wechselrichter: Das Kabel sollte von Zähler zu Zähler verkettet oder vom Hauptkabel abgezweigt werden (Abzweigungen dürfen 1 Meter nicht überschreiten).
- Lange Distanzen: Es wird empfohlen, am Ende des Hauptkabels einen 120Ω Abschlusswiderstand zu installieren und den Abschlusswiderstand an der DemoBrandName ControllerDemoName zu aktivieren.

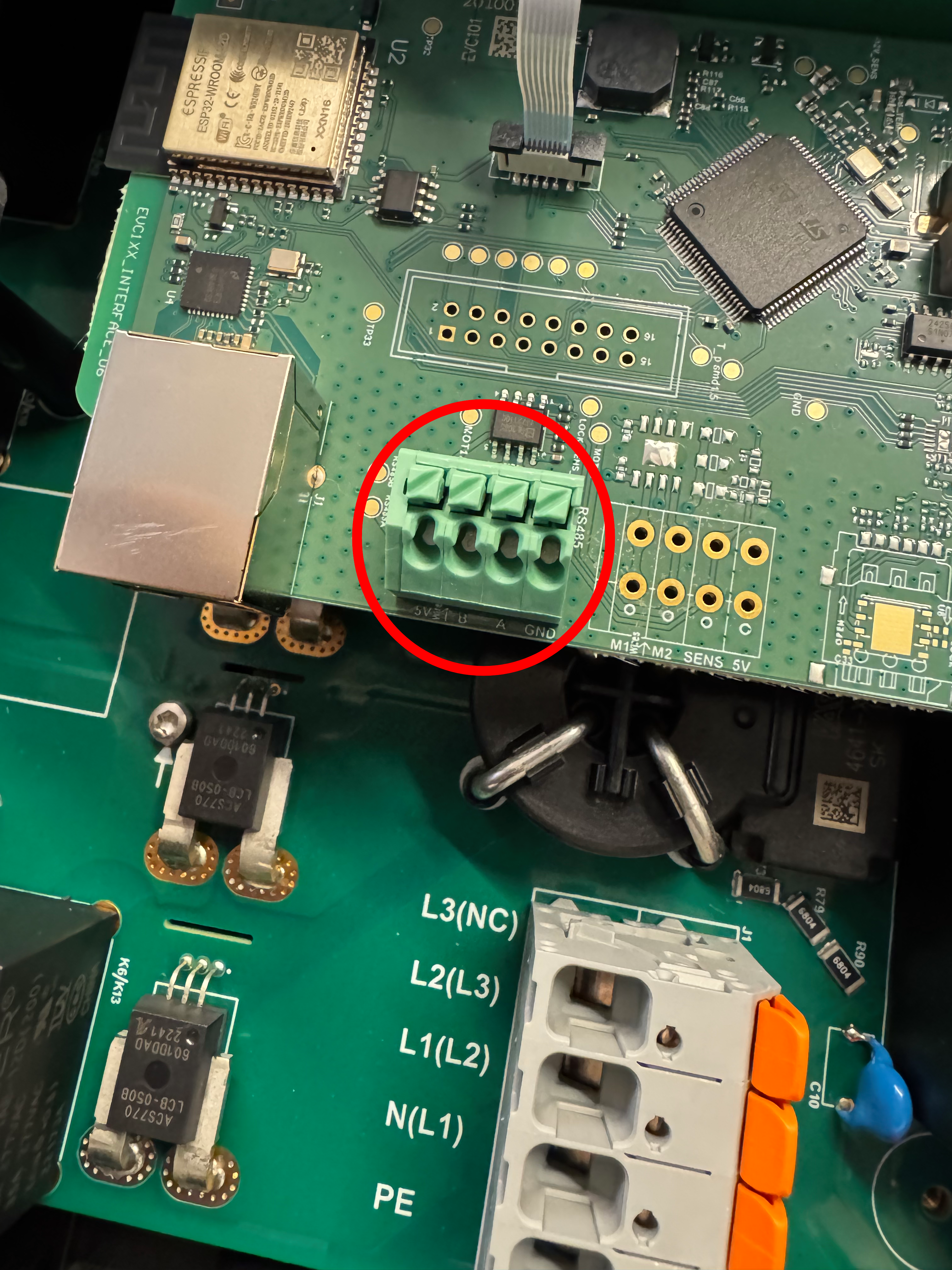

Beispiel für die Kabelanordnung:
| Kabeldraht | Ladestation | DemoBrandName ControllerDemoName | RS485 USB |
|---|---|---|---|
| Modbus Kabel | Terminal RS485 A | Terminal RS485 A | Terminal RS485 A |
| Modbus Kabel | Terminal RS485 B | Terminal RS485 B | Terminal RS485 B |
| Schirm | Terminal RS485 GND | Terminal RS485 GND | Terminal RS485 GND |
Einstellungen
Der TeltoCharge muss Modbus aktiviert haben:
- Öffnen Sie die Teltonika-App
- Navigieren Sie zu "Einstellungen" -> "Installateur-Menü"
- Aktivieren Sie "Dynamisches Lastmanagement"
- Nach dem Aktivieren wird "Dynamisches Lastmanagement" sichtbar
- Scrollen Sie nach unten und aktivieren Sie "Dynamisches Lastmanagement"
- Klicken Sie auf "Speichern"
- Der TeltoCharge wird jetzt neu gestartet und Modbus wird aktiviert sein
hinweis
Wenn Sie mehrere Ladestationen haben, ist es wichtig, die Modbus-Adressen einzustellen, jede Ladestation sollte eine andere Adresse haben.
