الأجهزة المدعومة
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| DDSU666 | 230V-5/80A 230V-100A/40mA | ✅ | ✅ |
| DTSU666 | 3x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA | ||
| DTSU666HW | |||
| DTSU666-20 | ❌ |
الاتصال
تتم عملية التواصل بين DemoBrandName وعداد الطاقة عبر ناقل تسلسل RS-485 أو Modbus TCP.
يوصى باستخدام كابلات محمية مع أزواج ملتوية لأفضل أداء. للمسافات القصيرة، يمكن استخدام زوج ملتوي من كابل شبكة (الحد الأدنى CAT5e).
تنطبق الإرشادات التالية:
- أقصى مسافة: الطول الإجمالي للكابل، بما في ذلك الكابل الرئيسي والفروع، محدود بـ 100 متر.
- توصيل عدة عدادات طاقة: يجب أن يكون الكابل موصولاً من عداد إلى آخر أو متفرعاً من الكابل الرئيسي (يجب ألا تتجاوز الفروع 1 متر).
- المسافات الطويلة: يُنصح بتثبيت مقاومة إنهاء 120Ω في نهاية الكابل الرئيسي وتفعيل مقاومة الإنهاء على DemoBrandName ControllerDemoName.

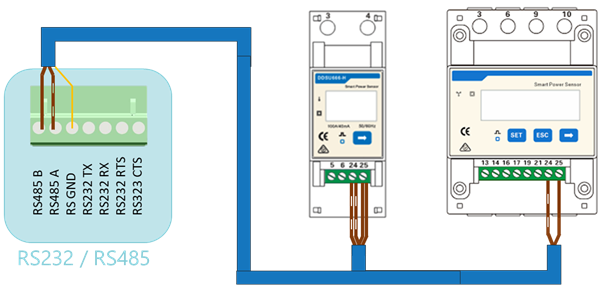

RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | DemoBrandName ControllerDemoName model OM1 | DemoBrandName ControllerDemoName model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Terminal 24 | RS485 A | RS485_POS | RS485 A | TX+ |
| Terminal 25 | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the DemoBrandName ControllerDemoName will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The DemoBrandName ControllerDemoName will scan on those first.
