Contatori Energetici Chint

Chint

Dispositivi Supportati

Device TypeVariantsModbus TCP (Ethernet)RS485
DDSU666230V-5/80A 230V-100A/40mA✅✅
DTSU6663x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA
DTSU666HW
DTSU666 for Afore3x230V/400V-5/80A❌
DTSU666-20

Connessione

La comunicazione tra il SmartgridOne e il contatore di energia avviene tramite un bus seriale RS-485 o Modbus TCP.

Si raccomanda di utilizzare cavi schermati con coppie twistate per prestazioni ottimali. Per distanze brevi, può essere utilizzata una coppia twistata da un cavo di rete (minimo CAT5e).

Si applicano le seguenti linee guida:

  • Distanza Massima: La lunghezza totale del cavo, comprensiva del cavo principale e delle diramazioni, è limitata a 100 metri.
  • Collegamento di Più Contatori di Energia: Il cavo dovrebbe essere collegato a catena da contatore a contatore o ramificato dal cavo principale (le diramazioni non devono superare 1 metro).
  • Distanze Lunghe: Si consiglia di installare una resistenza di terminazione da 120Ω alla fine del cavo principale e di attivare la resistenza di terminazione sul SmartgridOne Controller.
Info
RS485 Wiring
  • For correct RS485 wiring: Follow the guidelines for RS485 wiring.
  • If the wiring shown in the table below is incorrect, please let us know.
  • There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
DeviceSmartgridOne Controller model OM1SmartgridOne Controller model IG8RS485-USB converterRS485-Ethernet converter
Terminal 24RS485 ARS485_POSRS485 ATX+
Terminal 25RS485 BRS485_NEGRS485 BTX-
N/ARS GNDGNDNot availableG

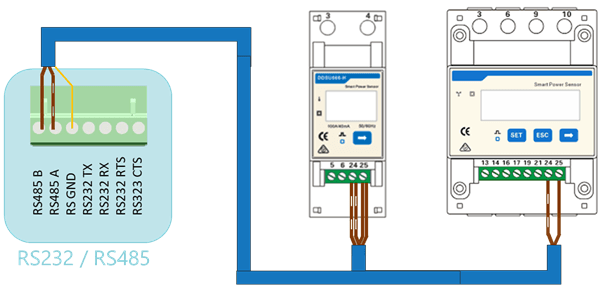

Cablaggio Chint

Avviso
NOTE: RS485 Device Addresses
  • You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
  • Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
  • For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
