Configurando o ORES (Controle Externo)
Este manual descreve os passos para configurar o Controle Externo ORES no SmartgridOne Controller.
Ao configurar esta integração, é concedida permissão para o ORES controlar os dispositivos necessários.
Dispositivos Suportados
| Device Type | Suportado |
|---|---|
| Solar Inverters | ✅ |
| Storage Devices | |
| EV Chargers | ❌ |
Cuidado
O RTU ORES requer um relé e uma entrada digital para funcionar. Por favor, verifique se o seu SmartgridOne Controller possui um relé e uma entrada digital disponíveis antes de configurar esta integração. Caso contrário, você pode usar um Conversor Relé-Ethernet para conectar o RTU ORES ao SmartgridOne Controller.
Cuidado
O RTU ORES requer uma porta serial RS485 para funcionar. Por favor, verifique se o seu SmartgridOne Controller possui uma porta RS485 disponível antes de configurar esta integração. Caso contrário, você pode usar um Conversor RS485-Ethernet ou um Conversor RS485-USB para conectar o RTU ORES ao SmartgridOne Controller.
Cuidado
Como o RTU ORES utiliza uma conexão serial RS485, a porta RS485 usada no SmartgridOne Controller não poderá ser usada para outros dispositivos e conexões. Por favor, verifique se o seu SmartgridOne Controller possui uma porta RS485 disponível antes de configurar esta integração.
Pré-requisitos
1. Adicione as baterias e inversores
Faça login na interface de comissionamento e certifique-se de que os dispositivos foram adicionados ao SmartgridOne Controller.
2. Verifique os limites de potência da rede
Nas configurações, os limites de potência da rede devem estar corretamente definidos. Clique em Configurações e verifique a configuração destacada na imagem. Se necessário, ajuste as configurações.
3. Adicione o Sinal Externo 'ORES'

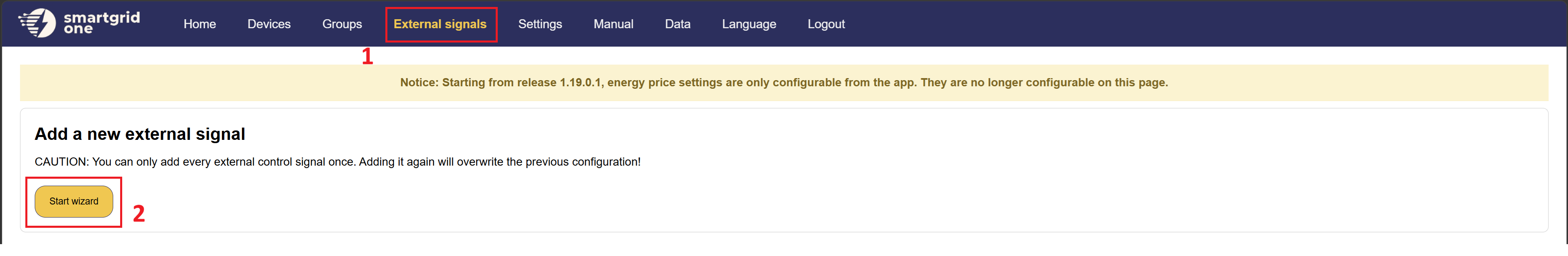

1. Clique em 'Sinais Externos' no menu superior e clique no botão 'Iniciar Assistente'.

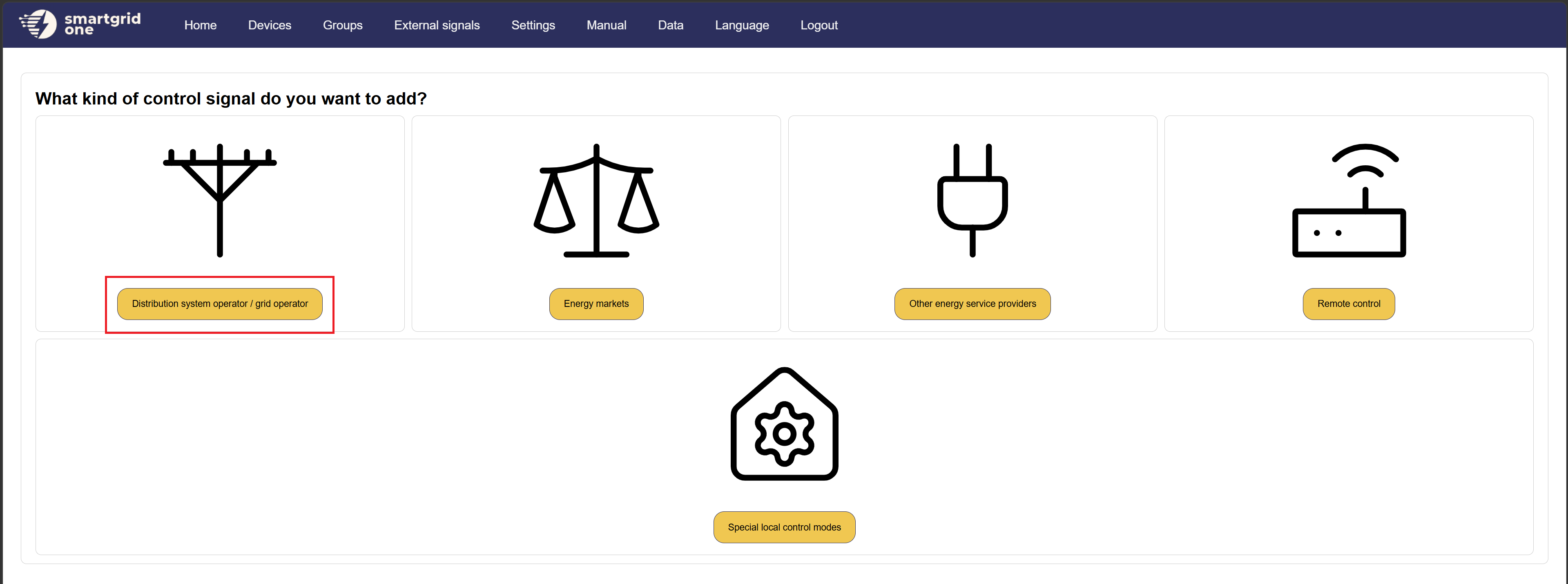

2. Clique no botão 'Operador do Sistema de Distribuição'.
3. Clique no botão 'ORES'.
4. Selecione 'Telecontrole RTU ORES' e clique em 'Próximo'.
5. Preencha as informações necessárias.
- Interface RS485: Selecione a porta serial RS485 à qual o RTU ORES está conectado. Se estiver usando um Conversor RS485-Ethernet ou RS485-USB, selecione a porta Ethernet ou USB correspondente.
- Dispositivo de Entrada Digital: Selecione o dispositivo de entrada digital ao qual o RTU ORES está conectado, usado para o RTU ORES detectar se a conexão com o ORES está ativa.
- Dispositivo Relé: Selecione o dispositivo relé ao qual o RTU ORES está conectado, usado para o RTU ORES controlar a conexão com o ORES. Se o relé estiver ativado, a conexão com o ORES está ativa e o ORES pode controlar os dispositivos. Se o relé estiver desativado, a conexão com o ORES está perdida e o ORES não pode controlar os dispositivos.
- Potência contratual permanente: Preencha a potência contratual permanente (em kW) acordada com o operador da rede. Isso é usado pelo nosso EMS para determinar a potência máxima que pode ser injetada na rede caso percamos a conexão com o ORES.
