Limites da rede
Nota
O sistema de rede, os limites de corrente e potência são solicitados durante a configuração inicial. Você pode alterá-los posteriormente no menu "Configurações" na interface de comissionamento.
-
Insira a corrente nominal do disjuntor principal da instalação elétrica.
-
Escolha o sistema de rede apropriado em "Sistema de rede". Você pode escolher entre:
- Monofásico 230V
- Trifásico estrela 230V linha-neutro / 400V linha-linha
- Trifásico triângulo 230V linha-linha
-
Em "Potência de importação permitida da rede", insira a potência máxima que pode ser retirada da rede.
Isto corresponde a um limite de importação. -
Em "Potência de exportação permitida da rede", insira a potência máxima que pode ser injetada de volta na rede.
Isto corresponde a um limite de exportação. -
Opcionalmente, você pode inserir uma margem de segurança em "Margem de segurança para potência de exportação permitida da rede", se desejar.
Nota
"Trifásico triângulo 230V linha-linha" ocorre apenas em certas áreas geográficas.
Margem de Segurança para Potência de Exportação da Rede (kW)
Por padrão, esta margem é configurada como 0.0 se você estiver operando na nuvem — o que significa que nenhum buffer extra é adicionado.
Se o sistema estiver operando fora da nuvem, uma margem mínima de segurança de 1,5% é exigida.
Como a Margem de Exportação da Rede é Determinada?
A Margem de Segurança para Exportação da Rede é um buffer opcional extra adicionado à potência máxima que seu sistema pode enviar de volta à rede. Ela ajuda a garantir o cumprimento das regras da concessionária e considera pequenos erros de medição.
Por padrão, essa margem de segurança é lida das configurações do sistema (chamadas metadados).
Esse valor é dado em quilowatts (kW) e convertido internamente para watts (W).
Se o sistema não estiver rodando na nuvem, uma margem mínima de segurança é aplicada para proteger a rede.
Explicação da Margem de Segurança para Exportação da Rede
Para manter a rede elétrica segura e estável, uma margem mínima de segurança de 1,5% é sempre aplicada.
Essa margem é baseada no limite de potência — importação ou exportação — que estiver mais afastado de zero.
O limite de exportação é então reduzido por essa margem para criar um buffer de segurança.
Esse buffer impede que o sistema opere muito próximo do limite de exportação, ajudando a manter a rede confiável e segura.
Exemplo:
| Parâmetro | Valor |
|---|---|
| Limite de potência de importação | 10,0 kW |
| Limite de potência de exportação | 10,0 kW |
| Margem de segurança padrão | 0,0 kW |
| Margem mínima exigida | 1,5% de 10,0 kW = 0,15 kW |
| Limite de exportação ajustado | 9,85 kW |

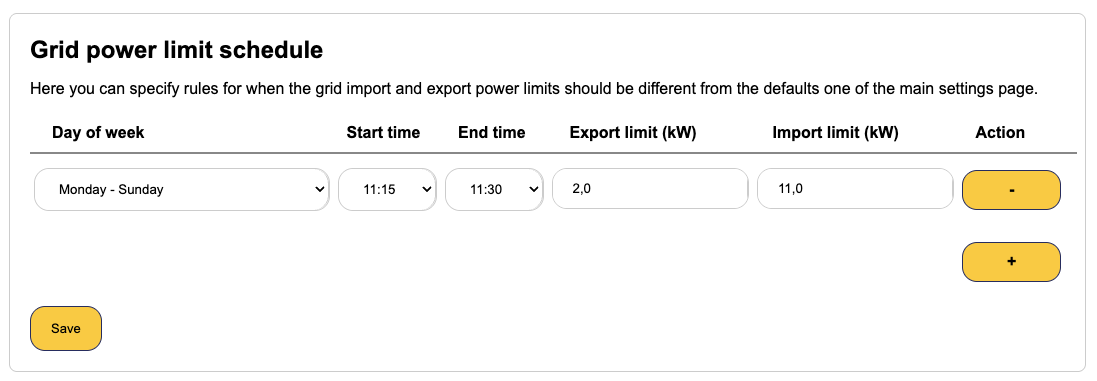

Agenda de limite de potência da rede
Às vezes, precisamos desviar das potências de importação ou exportação em certos dias ou horários do dia. Isso pode ser habilitado da seguinte forma:
- Na página de configurações, role para baixo até navegar para as 'configurações avançadas'.
- Role até a seção 'Agenda de limite de potência da rede'. Aqui você pode especificar regras para quando os limites de potência de importação e exportação devem ser diferentes dos padrões da página principal de configurações.
- Salve as configurações.
